Porta Lógica.

Porta Lógica

    Portas logicas são dispositivos que operam e trabalhem com um ou mais sinais lógicos de entrada para produzir uma e somente uma saída, dependente da função implementada no circuito. Existem seis porta logicas, AND, NOT, OR, NOR, NAND e XOR.

1. AND.

    Porta lógica AND é uma operação com dois operadores e saída com resultado verdadeiro, mas todas as entradas devem ser verdadeiras.

    S=A*B ou S=AB



    Tabela verdade e porta AND com transistores.

Fonte: Google imagens.

Fonte: Google imagens.

       2. NOT.



    Porta lógica NOT, conhecida também como inversora, é uma porta que implementa a negação, tem uma entrada alta e saída baixa.

    S=A`

    Tabela verdade e transistores.

Fonte: Google imagens.

       3. OR.

     Porta OR, conhecida também como disjunção lógica sua operação envolve mais de dois operando e com a saída falsa com todos operando sejam falsos.

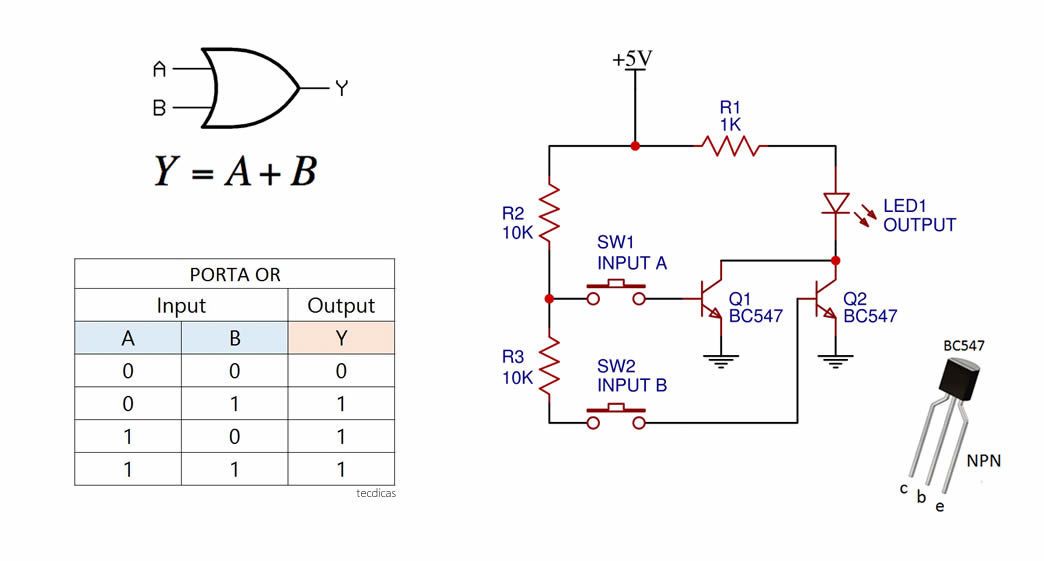

     Tabela verdade, resistores e expressão lógica.

Fonte: Google imagens.

       4. NOR.

     Porta NOR, contém duas entradas e sua saída com 0 contento suas entradas lógico alto 1 e é um operador booleano lógico que é o resultado da negação do operador OR.

Fonte: Google imagens.

     Sua expressão lógica.

     X=A+B, similar a porta OR, porém com resultado negado.

     Porta NOR com transistores.

Fonte: Google imagens.

       5.NAND.

    NAND (não é), é uma porta lógica que possui no mínimo duas entradas e sua saída será igual a zero quando entradas serem nível lógico igual a 1, porta com função de complemento a AND.

Fonte: Google imagens.

     Porta NAND com transistores.



Fonte: Google imagens.

       6.XOR.

     Porta XOR, é de duas entradas que produz em sua saída logico 1, quando suas entradas tiverem valores diferentes, caso são iguais a saída será 0, vejamos a seguir.

Fonte: Google imagens.

Porta XOR com transistores.

Fonte: Google imagens.
